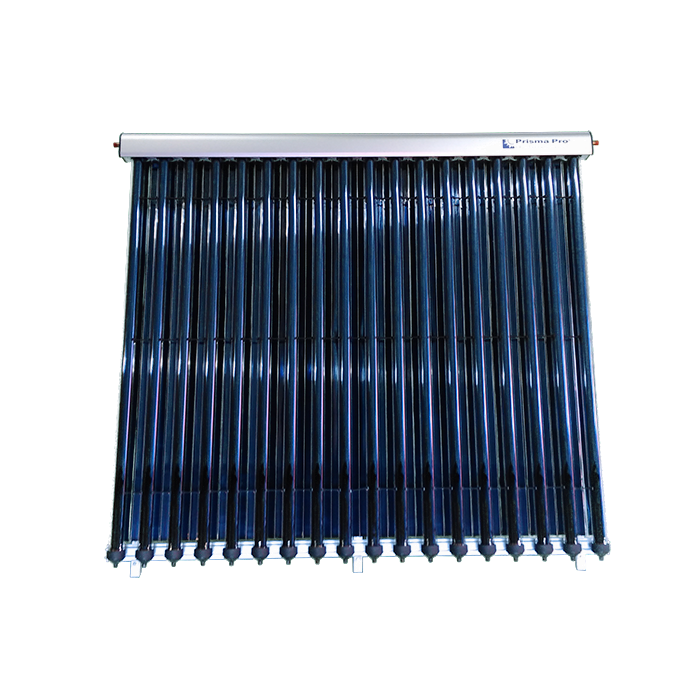

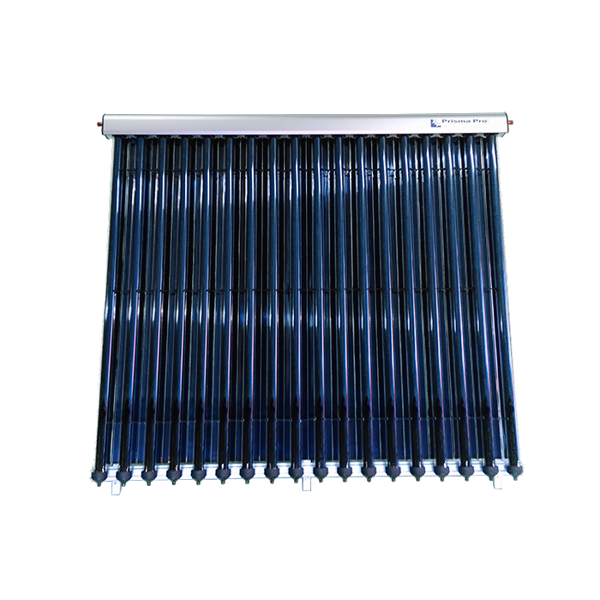

M36HPCPC-200-HHB1 - Heatpipe zonnecollector Prisma-pro 18 CPC

Vacuum/heatpipe zonnecollector met 18 buizen en Compound Parabolic Concentrator
Artikelnummer:: 6443
€1445,95
decrease increase

Vacuum/heatpipe zonnecollectoren met 18 buizen.

Zie ook de zonneboiler setjes, hoge subsidie is nu mogelijk op zonneboiler setjes, niet op losse collectoren.

Deze zonnecollector is uitermate geschikt voor verwarmingstoepassingen door zijn grote opbrengst, ook in koude dagen.
Een glazen vacuumbuis (thermoskan principe) laat het zonlicht en warmte door tot binnenin waarna de warmte niet meer weg kan en de warmte door de heat-pipe naarboven wordt geleid naar de manifold waar deze zijn warmte afgeeft aan een vloeistof medium.

Aansluiting: 22mm buis


Vacuumbuis collector typeGJoule Hoogte Breedte oppervlakte GJoule/m2 GJoule/buis
Prisma Pro - 8 buizen2,94198911.741.6900.37
Prisma Pro - 18 buizen6,831982103.851.7740.38
Prisma Pro - 24 buizen9,191982675.121.7950.38

Specificaties Prisma Pro 18

Prisma Pro CPC zonnecollectorPrisma Pro 18
Aantal vacuum buizen18
Aperture oppervlakte3.28
Maximale Wp per zonnecollector volgens solar keymark G=1000W/m2(Wp)2191
Hoogte in cm198
Breedte collector zonder aansluitingen (cm)201
Breedte collector met aansluitingen (cm)211
Dikte collector (cm)13.3
gewicht (kilo)59
Totale oppervlakte m23.82
efficentie (n°)0.668
Stagnatie temperatuur (°C)276
Maximale werkdruk (bar)10
Massastroom/flow kg/(sm2)0.02
Warmte verlies <…W/m2c0.8
Materiaal van glasBorosilicate glas 3.3
Vacuum pijp dikte1.76 tot 2
Vacuum pijp maat (mm)rond 58 hoog 1800
Ruimte tussen pijpen (mm)110
Zon opname (%) ≥93
halfronde emittance (%) ≤5
Materiaal van heatpipekoper
Buiten diameter koper pijp in collector kop (mm)35
Bouw van opnemer (tussen vacuum pijp en heatpipe)Aluminium vin
Materiaal dikte van vin (mm)0.24
Soort olie in heatpipeHT350
Isolatie materiaal en dikte (mm)glaswol 30
Materiaal collector kopgeanoniceerd aluminium
afdichtingsilecone
Reflector materiaalaluminium
Refectifitijd (%)90
Bewerking van reflectorgepolijst
Te gebruiken vloeistof mediumglycol

Vacuum/heatpipe zonnecollectoren met 18 buizen.

Zie ook de zonneboiler setjes, hoge subsidie is nu mogelijk op zonneboiler setjes, niet op losse collectoren.

Deze zonnecollector is uitermate geschikt voor verwarmingstoepassingen door zijn grote opbrengst, ook in koude dagen.
Een glazen vacuumbuis (thermoskan principe) laat het zonlicht en warmte door tot binnenin waarna de warmte niet meer weg kan en de warmte door de heat-pipe naarboven wordt geleid naar de manifold waar deze zijn warmte afgeeft aan een vloeistof medium.

Aansluiting: 22mm buis


Vacuumbuis collector typeGJoule Hoogte Breedte oppervlakte GJoule/m2 GJoule/buis
Prisma Pro - 8 buizen2,94198911.741.6900.37
Prisma Pro - 18 buizen6,831982103.851.7740.38
Prisma Pro - 24 buizen9,191982675.121.7950.38

Specificaties Prisma Pro 18

Prisma Pro CPC zonnecollectorPrisma Pro 18
Aantal vacuum buizen18
Aperture oppervlakte3.28
Maximale Wp per zonnecollector volgens solar keymark G=1000W/m2(Wp)2191
Hoogte in cm198
Breedte collector zonder aansluitingen (cm)201
Breedte collector met aansluitingen (cm)211
Dikte collector (cm)13.3
gewicht (kilo)59
Totale oppervlakte m23.82
efficentie (n°)0.668
Stagnatie temperatuur (°C)276
Maximale werkdruk (bar)10
Massastroom/flow kg/(sm2)0.02
Warmte verlies <…W/m2c0.8
Materiaal van glasBorosilicate glas 3.3
Vacuum pijp dikte1.76 tot 2
Vacuum pijp maat (mm)rond 58 hoog 1800
Ruimte tussen pijpen (mm)110
Zon opname (%) ≥93
halfronde emittance (%) ≤5
Materiaal van heatpipekoper
Buiten diameter koper pijp in collector kop (mm)35
Bouw van opnemer (tussen vacuum pijp en heatpipe)Aluminium vin
Materiaal dikte van vin (mm)0.24
Soort olie in heatpipeHT350
Isolatie materiaal en dikte (mm)glaswol 30
Materiaal collector kopgeanoniceerd aluminium
afdichtingsilecone
Reflector materiaalaluminium
Refectifitijd (%)90
Bewerking van reflectorgepolijst
Te gebruiken vloeistof mediumglycol

Product specificaties

Collector hoogte198 cm
Collector opbrengst Gj6.83
