Nooddouche Verwarming Set voor Laboratoria en Industriële Omgevingen
Op maat gemaakt – levertijd 6-8 weken
Deze nooddouche verwarming set is speciaal ontwikkeld voor laboratoria, chemische industrie en industriële omgevingen waar veiligheid en betrouwbaarheid essentieel zijn. De set zorgt voor een constante toevoer van verwarmd water, ook bij langdurig gebruik, en voldoet volledig aan de normen NEN-EN 15154 en ANSI Z358.1.
Dankzij de hoge capaciteit en flowgestuurde regeling is deze industriële nooddouche verwarmer geschikt voor toepassingen waar geen beperkingen mogen zijn in spoeltijd of waterdebiet.
Toepassingen
• Laboratoria en cleanrooms
• Chemische en farmaceutische industrie
• Petrochemie en procesindustrie
• Productieomgevingen met veiligheidsdouches
• Industriële nood- en oogdouches
Belangrijkste kenmerken
• Geschikt voor NEN-EN 15154 en ANSI Z358.1
• Capaciteit van 60 l/min bij ΔT = 15°C
• Onbeperkte spoeltijd zonder vermogensbeperking
• Flowgestuurde inschakeling via flowsensor
• Maximale veiligheid door externe maximaalthermostaten
• Robuuste RVS 316L constructie voor industriële toepassing
• Volledig voorgemonteerde schakelkast IP66
Complete nooddouche verwarming set – inhoud
De set wordt compleet geleverd en bestaat uit:
• 2× 32 kW Industriële doorstroomverwarmer incl. regelthermostaat
• 2× Externe maximaalthermostaat
• 2” Flowsensor
• Industriële schakelkast met indicatielampen en hoofdschakelaar
Alle waterzijdige aansluitingen zijn uitgevoerd in 2”, wat zorgt voor een lage drukval en hoge bedrijfszekerheid.
Slimme regeling en maximale veiligheid
De nooddouche verwarming schakelt automatisch in bij een flow groter dan 41,5 l/min en schakelt uit bij een flow lager dan 40,6 l/min. Regel- en maximaalthermostaten schakelen individuele doorstroomverwarmers veilig uit bij het bereiken van de ingestelde temperatuur tussen 30 en 90°C.
De schakelkast IP66 is voorzien van duidelijke statusindicatie:
• Systeem actief
• Doorstromer 1 actief
• Doorstromer 2 actief

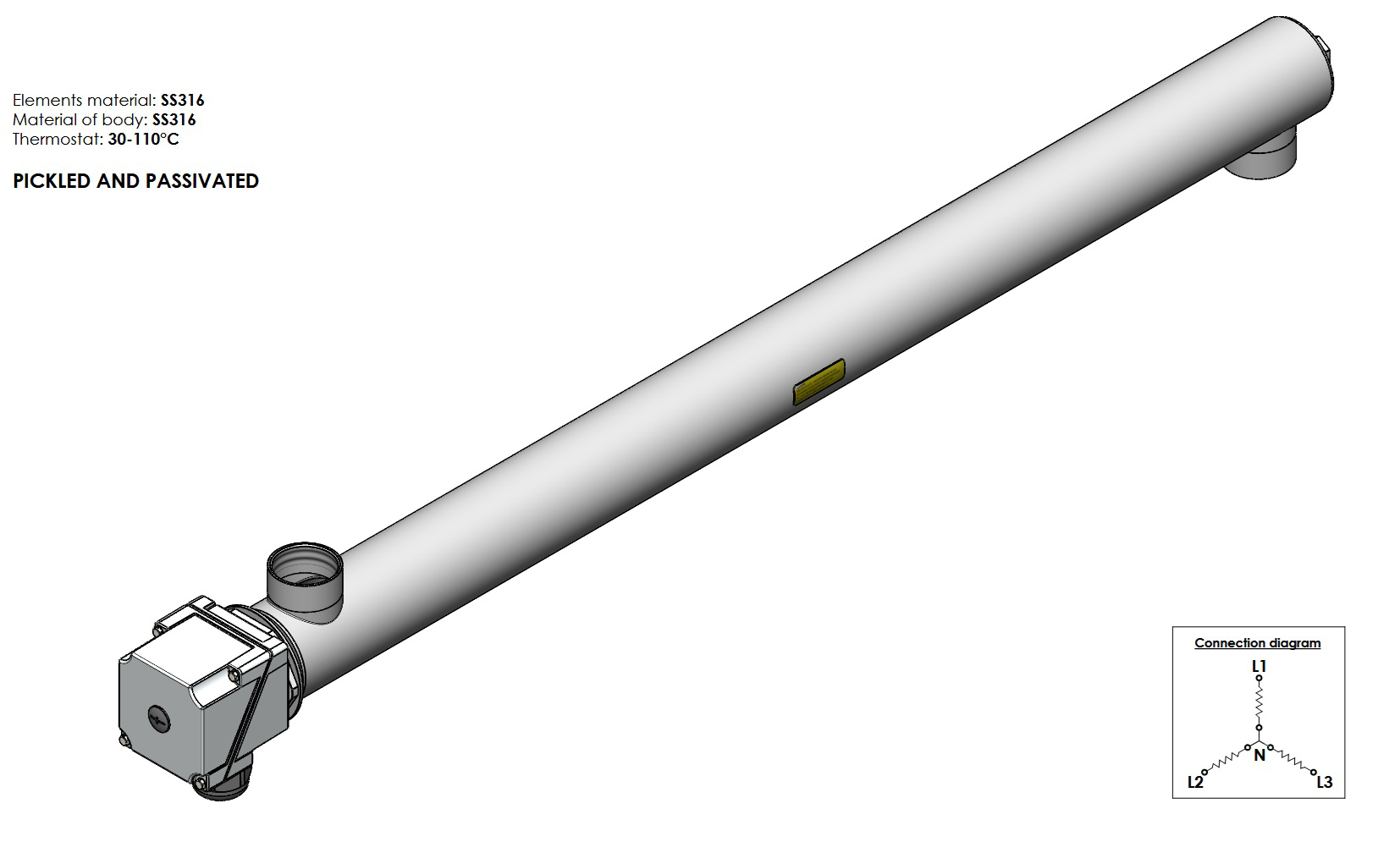

Technische Specificaties van de Doorstroomverwarmer
De industriële doorstroomverwarmer is opgebouwd uit hoogwaardige materialen en ontworpen voor maximale bedrijfszekerheid onder zware omstandigheden.
• Vermogensbereik: 10,6 - 32 kW
• Specifiek vermogen: 12,5 W/cm²
• Voeding: 32 kW: 400V 3-fase (delta), optioneel verlaagd vermogen (10,6 kW) bij ster-aansluiting
• Werkdruk: 4 bar (getest tot 6 bar)
• Temperatuurbereik: -20°C vloeibaar tot 110°C
Materiaal:
• Behuizing: RVS 316L TIG gelast
• Inlaat/uitlaat: RVS 316L, 2” schroefstuk
• Verwarmingselementen: Incoloy 825, Ø14 mm
• Pocket voor thermostaat 10 x 0.5 cm
• Aansluitdoos: IP55
• Aansluitingen: M6 elektrisch
Afmetingen (mm): A-A = 1363
Garantie: 1 jaar (m.u.v. defecten door luchtbellen, kalkvorming of galvanische corrosie)
Thermostaat Informatie
De thermostaten zorgen voor een nauwkeurige en veilige temperatuurregeling en extra bescherming van het systeem.
• Bereik: Regelthermostaat 30–110 °C, maximaalthermostaat 30-90 °C
• Type: Mono voor stuurstroomcircuit
• Instelknop regelthermostaat binnenin, maximaalthermostaat buiten
• Andere thermostaten beschikbaar op aanvraag
Technische Specificaties van de Schakelkast
De schakelkast vormt het centrale regel- en beveiligingspunt van de installatie en is ontworpen voor eenvoudige montage en onderhoud.
• Uitvoering:
o Stalen wandkast 500x500x210 mm IP66
o Alle aansluitingen uitgevoerd met wartel
o Indicatie lampen op voorzijde: systeemactief, doorstromer 1 actief en doorstromer 2 actief.
o 125A hoofdschakelaar
• Ingangen:
o Hoofdaansluiting d.m.v aansluitklemmen tot 16mm2 binnenzijde
o 2x Maximaalthermostaat (voorzien van 2m silicone kabel)
o 2x Regelthermostaat (voorzien van 2m silicone kabel)
o 1x Flowsensor (voorzien van 2m silicone kabel)
• Uitgangen:
o 2x max 63A Schakeluitgang (voorzien van 2,5 meter neopreen 5x10mm2 met m6 krimpaansluitingen)
• Werking:
o Doorstromers schakelen aan op flowdetectie van flow > 41,5 L/min en uit op flow < 40,6l/min
o Maximaalthermostaat schakelt individuele doorstromers uit op ingestelde temperatuur (30-90°C)
Technische gegevens Flowsensor
• Aansluiting: 2x G 2” inwendig schroefdraad
• Max flowrate: 350 l/min
• Drukverlies: 0,001 bar @ 60l/min - 0,1 bar @ 300 L/min
• Afmetingen (mm): L1=22, L2=64, H=70
Uitbreidingsmogelijkheden
Deze nooddouche verwarming set kan eenvoudig worden aangepast aan projectspecifieke wensen en installatiesituaties.
- Extra kabel lengte tussen kast en doorstromer (+ €22,-/m)
- 2x 3 fase 50A zekeringsautomaat C klasse (+ €605)
- Klantspecifieke aansturingswensen en uitbreidingen mogelijk op aanvraag
Indien u alleen de losse doorstromers inclusief regel- en maximaal thermostaat wilt bestellen om zelf in uw bestaande installatie in te passen met eigen regeling kunt u deze hier terugvinden.
