CV - doorstroom verwarmer booster voor (hybride) warmtepomp

Let op: De levertijd kan afhankelijk van het gekozen model 1 tot 2 weken bedragen.

Heeft de warmtepomp het moeilijk om uw woning warm te krijgen wanneer het hard vriest?

Wilt u comfort zonder dat de CV ketel bijspringt om de warmtepomp te helpen?

Maak gebruik van de Econo warmtepompbooster. Schakel een paar extra kW aan verwarmingsvermogen in wanneer het nodig is.

Deze set bestaat uit een doorstromer CV + regelsysteem.
Met deze complete set maakt u uw hybride warmtepomp eenvoudig geschikt voor volledig elektrisch (full electric) verwarmen. Selecteer het juiste schakeltype van uw warmtepomp en het gewenste vermogen en de doorstroomverwarmer doet de rest.

Wanneer uw warmtepomp een signaal geeft, verwarmt de doorstroomverwarmer direct het cv-water tot de door u ingestelde temperatuur (30–85 ºC). Deze instelling gebeurt éénmalig handmatig op het toestel.

Boosterfunctie van de doorstromer ter ondersteuning van de warmtepomp

Wanneer de buitentemperatuur te laag is om de warmtepomp zelfstandig voldoende warmte te laten produceren, kan de doorstromer functioneren als booster. In deze modus levert de doorstromer extra vermogen op de momenten dat de warmtepomp dit niet volledig kan opvangen. Hierdoor blijft het gewenste comfortniveau gewaarborgd, zelfs tijdens piekbelasting of extreme kou.

Dankzij deze ondersteunende werking kan de warmtepomp in de meeste omstandigheden efficiënt blijven draaien. De boosterfunctie zorgt dus zowel voor warmtezekerheid als voor een optimale energie- en kostenbesparing.

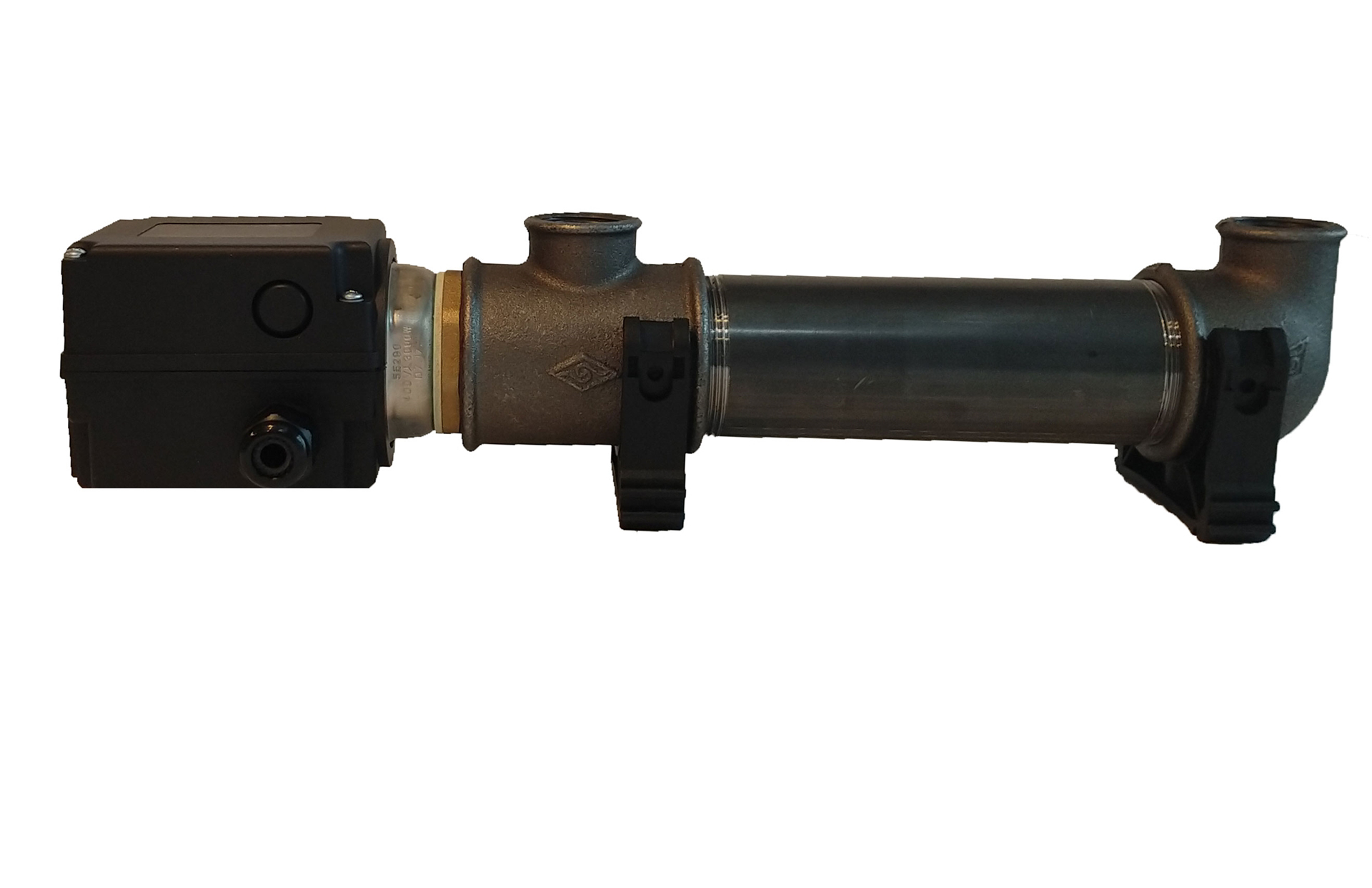

CV-doorstroomverwarmer – verkrijgbaar in 1, 2, 3, 6 en 9 kW

Deze G2-versie is uitgerust met een duurzaam INCOLOY verwarmingselement, bekend om zijn hoge corrosiebestendigheid en uitstekende prestaties bij hoge temperaturen.

Daarnaast beschikt deze versie over een ingebouwde 3-fase regelthermostaat met een bereik van 30–85 ºC en een extra veiligheidsthermostaat met reset die uitschakelt bij 110 ºC.

De 3 kW-uitvoering is geschikt voor gebruik op 1 fase en kan worden geschakeld voor 1, 2 of 3 kW vermogen.

Bekijk ook de brochure, handleiding en berekeningen bij de downloads.

Vermogen & Afmetingen

Tolerantie: ± 1 cm

Uitvoering & levering

• 1 fase 230V of 3 fase steraansluiting (3×230V met nul)

• Rendement 98% – Energielabel D

• Vermogentolerantie +5/-10%

• Kv = 24 (m³/h bij 1 bar drukverlies)

• INCOLOY verwarmingselement op RVS schroef-plug (1.5")

• Ingebouwde 3-fase regelthermostaat (30–85 ºC)

• Ingebouwde 3-fase maximaalthermostaat met reset (110 ºC)

• Ingang 1 inch IS gietijzer (RVS-versie 1.5 inch)

• Uitgang 1 inch IS gietijzer (RVS-versie 1.5 inch)

• 1 Jaar garantie

  • Let op: schade door oververhitting door luchtbellen of verkalking, of schade door corrosie, valt buiten garantie.

Koppelingsmogelijkheden met de warmtepomp

Check de installatiehandleiding van uw warmtepomp voor het type schakelcontact dat nodig is voor de aansturing.

1. Potentiaalvrije koppeling (1 en 3 fase geschikt)

Voor warmtepompen met potentiaalvrij schakelcontact (max. 12V DC of max. 230V AC).
Inclusief 2× 2m aansluitkabel voor de doorstroomverwarmer en de instelthermostaat.

2. Koppeling op schakelcontact (1 en 3 fase geschikt)

Voor warmtepompen met schakelrelais (max. 12V DC of max. 230V AC).
Inclusief 2× 2m aansluitkabel voor de doorstroomverwarmer en de instelthermostaat.

Optioneel:

Behuizing

Behuizing is standaard in gietijzer met 1 inch uitgangen.  U kunt kiezen voor een RVS behuizing met 1.5 inch uitgangen.

Uit te breiden met cv-pomp naloopregeling

Hiermee kan de warmtepomp volledig de functie van de cv-ketel overnemen.
Voorzien van instelbare pomp-naloopregeling.

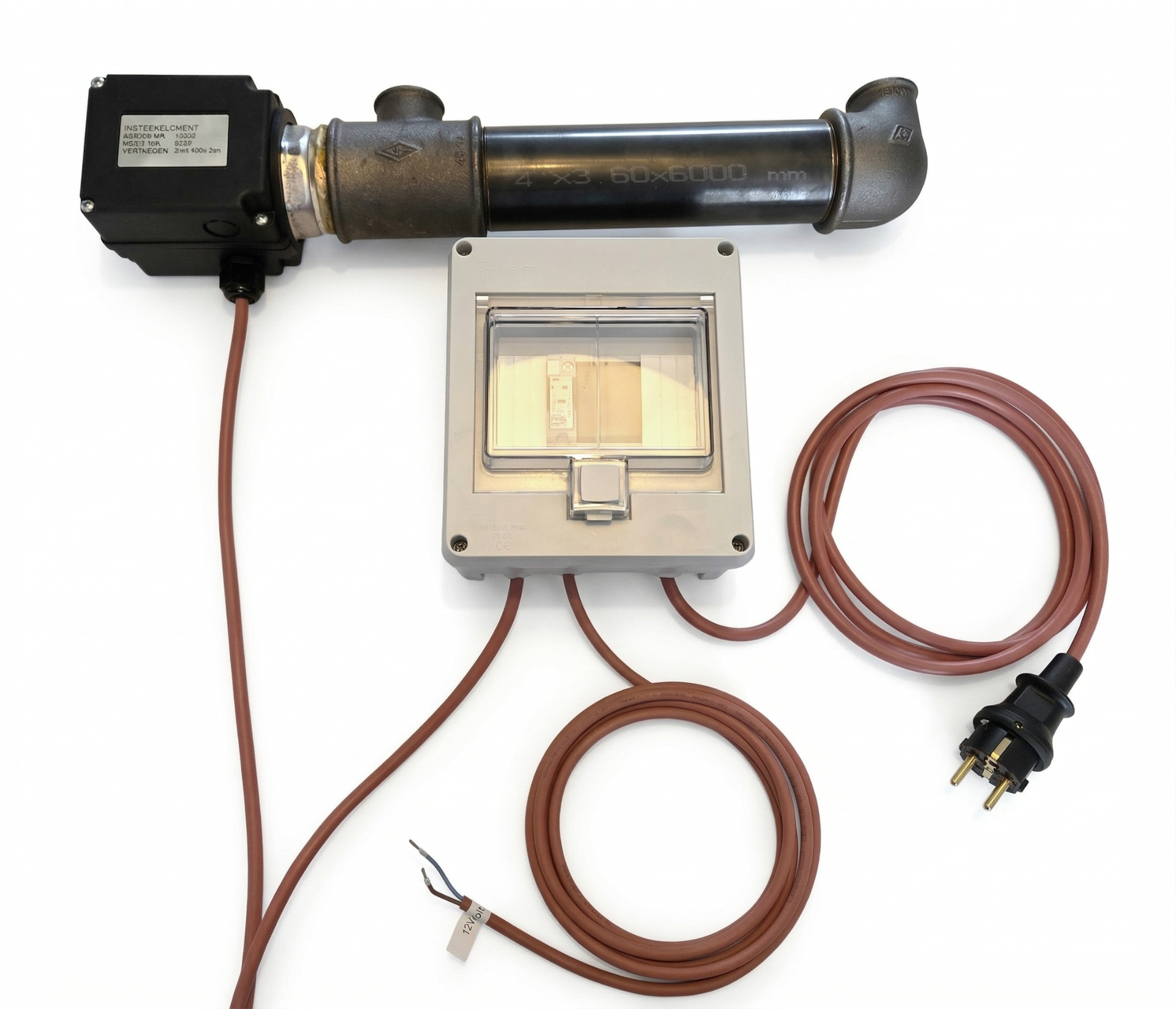

Stekkerklaar geleverd

1. Stekkerklaar 1 fase

Voorzien van 230V-stekker.
Maximaalthermostaat en instelthermostaat zijn volledig aangesloten.

2. Stekkerklaar 3 fase (CEE / Perilex)

Voorzien van 3-fase stekker (CEE of Perilex).
Maximaalthermostaat en instelthermostaat zijn volledig aangesloten.

Veelgestelde vragen (FAQ)

1. Wat is het doel van deze CV-doorstroomverwarmer?
Deze doorstroomverwarmer maakt een hybride warmtepomp geschikt voor volledig elektrisch (full electric) verwarmen. Hij verwarmt het cv-water zodra de warmtepomp hierom vraagt of ondersteunt de warmtepomp als booster bij piekbelasting of lage buitentemperaturen.

2. Werkt de doorstroomverwarmer automatisch samen met mijn warmtepomp?
Dit kan indien de warmtepomp een schakelsignaal afgeeft. Hierop kunt u de doorstroomverwarmer automatisch laten schakelen en het het cv-water bijverwarmen tot de vooraf ingestelde temperatuur.

3. Hoe wordt de temperatuur ingesteld?
De gewenste cv-watertemperatuur (tussen 30 en 85 ºC) wordt éénmalig handmatig ingesteld op de ingebouwde regelthermostaat van het toestel.

4. Wat is de boosterfunctie?
De boosterfunctie ondersteunt de warmtepomp wanneer deze door lage buitentemperaturen onvoldoende vermogen kan leveren. De doorstroomverwarmer schakelt dan bij en levert extra warmte, zodat het comfort behouden blijft en de warmtepomp efficiënt kan blijven draaien.

5. In welke vermogens is de CV-doorstroomverwarmer verkrijgbaar?
De doorstroomverwarmer is beschikbaar in 1, 2, 3, 6 en 9 kW.
De 3 kW-uitvoering kan worden ingesteld op 1, 2 of 3 kW en is geschikt voor 1-fase aansluiting.

6. Welke elektrische aansluiting heb ik nodig?
Afhankelijk van het gekozen model:
•    1 fase 230V
•    3 fase steraansluiting (3×230V met nul)
Stekkerklare varianten zijn optioneel beschikbaar (1-fase of 3-fase CEE/Perilex).

7. Is deze doorstroomverwarmer geschikt voor mijn warmtepomp?
Ja, mits de warmtepomp beschikt over:
•    een potentiaalvrij contact, of
•    een schakelcontact / relaisuitgang
Beide koppelingen zijn geschikt voor 1-fase en 3-fase toepassingen.

9. Wat is het rendement van de doorstroomverwarmer?
Het rendement bedraagt 98%. Het energielabel is D, wat gebruikelijk is voor elektrische doorstroomverwarmers.

10. Van welk materiaal is het verwarmingselement gemaakt?
De G2-versie is voorzien van een INCOLOY verwarmingselement, bekend om zijn hoge corrosiebestendigheid en lange levensduur bij hoge temperaturen.

11. Welke beveiligingen zijn ingebouwd?
•    Regelthermostaat: 30–85 ºC
•    Maximaalthermostaat met reset: 110 ºC
Deze schakelt het toestel uit bij oververhitting.

12. Wat zijn de aansluitmaten?
•    Ingang: 1 inch IS (RVS-versie: 1.5 inch)
•    Uitgang: 1 inch IS (RVS-versie: 1.5 inch)

13. Wat zijn de afmetingen van het toestel?
De lengte varieert per vermogen:
•    3 kW: 51,5 cm
•    6 kW: 66,5 cm
•    9 kW: 86,5 cm
Tolerantie: ±1 cm

14. Wat is de levertijd?
De levertijd bedraagt 1 tot 2 weken, afhankelijk van het gekozen model en de uitvoering.

15. Wordt het toestel stekkerklaar geleverd?
Optioneel:
•    1-fase stekkerklaar (230V-stekker)
•    3-fase stekkerklaar (CEE of Perilex)
Thermostaten zijn dan volledig aangesloten.

16. Zit er garantie op het product?
Ja, er geldt 1 jaar garantie.

17. Wat valt niet onder de garantie?
Schade door:
•    oververhitting als gevolg van luchtbellen
•    verkalking
•    corrosie
valt buiten de garantie.

18. Is documentatie beschikbaar?
Ja, brochure, handleiding en berekeningen zijn beschikbaar bij de downloads op de productpagina.
