Wat waarvoor: Meten en Regelen

Artikelnummer:: 5688
Korte beschrijving Schema van een werkende zonneboiler met actuele meet en regel gegevens.
€0,00

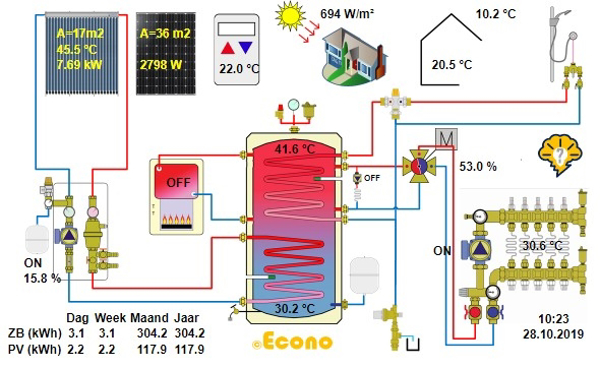

Op het plaatje ziet u een schema van een werkende zonneboiler in combinatie met huis verwarming.



In deze situatie werkt de zonneboiler voor zowel tapwater verwarming als verwarmingsondersteuning.

We gebruiken twee warmtebronnen, de zon en een externe warmtebron die we naar believen aan of uit kunnen zetten.



Het doel is om zoveel mogelijk zonne-energie te gebruiken, daartoe meten we met een zonnestraling sensor het zonne-vermogen in W/m2


De verwarmingsregeling is op basis van een stooklijn, een zogenaamde weersafhankelijke regeling. Het mengventiel in het schema zorgt dat het CV water op de uitgerekende temperatuur naar de verdeler gaat.


Deze weersafhankelijke regeling is uitgebreid met regeling ook op zonnestralingsintensiteit, zodra de zonnestraling sterk genoeg is blokkeren we de externe warmtebron en her-berekenen (verlagen) we de CV watertemperatuur. De mate van verlaging is een formule op basis van zonne-intensiteit en is instelbaar om inregelen mogelijk te maken.


Dit geeft een anticiperend effect immers de zonnestraling warmt de schil van het huis op en vermindert op die manier het warmte verlies.



De zonnestraling zal via ramen ook effect hebben op de binnen temperatuur.

Een gewone weersafhankelijke regeling is veel trager daar de binnen thermostaat niet reageert op zon intensiteit (of hij moet in de zon hangen) en een buiten temperatuur sensor reageert veel trager op zon intensiteit omdat de lucht temperatuur slechts langzaam zal verhogen.



Deze regeling is gemaakt met een RSM610 en de visualisatie met een C.M.I.



Wij geven met regelmaat cursus aan belangstellenden in deze meet en regel techniek.
