PV boiler/ CV doorstroomverwarmer concept voor energie opslag/gebruik als er meer energie wordt opgewekt dan gebruikt.
-
Werking:
Bij een installatie met zonnepanelen krijgt de controller van de slimme energiemeter door hoeveel energie (Watt) er meer beschikbaar is dan er wordt gebruikt.
Met dit gegeven zal de controller uitrekenen met welk vermogen het verwarmingselement aangestuurd moet worden.
-
De vermogenregelaar zal zoveel energie aan het verwarmingselement leveren (minus een instelbare drempel waarde) zodat dit overeenkomt met de hoeveelheid energie die over is (terugleververmogen). Wat over is gaat dan niet meer terug het net in maar naar het verwarmingselement. De controller kijkt continue naar het energieplaatje om er voor te zorgen dat er zo min mogelijk teruglevering is.
-
Dit natuurlijk met inachtneming van de maximum temperatuur, zou het water op temperatuur zijn (instelbaar) dan stopt de controller het verwarmen.
-

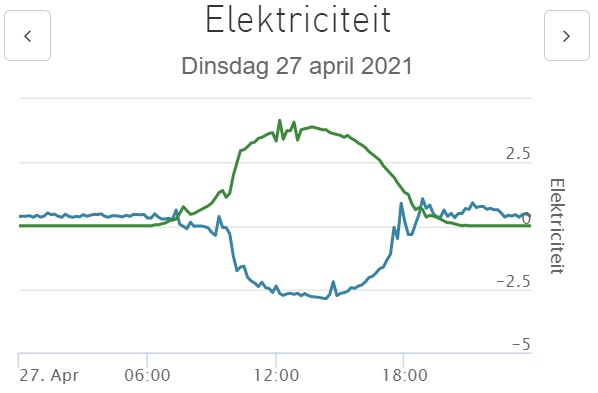

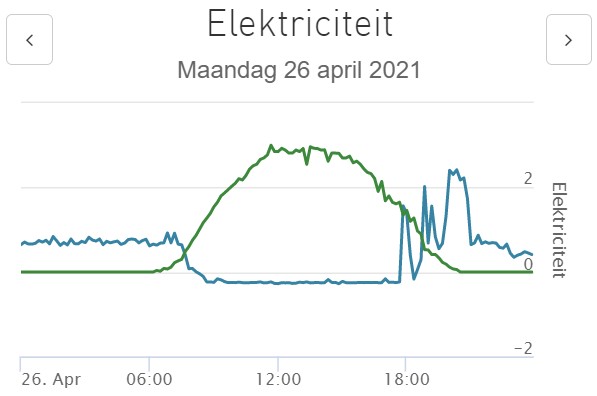

Het effect van deze regeling bij een zonnige dag is te zien aan de volgende plaatjes, de groene lijn is zonnestroom opgewekt met PV panalen, de blauwe lijn is het resultaat van het huisgebruik, negatief is terugleveren. Het eerste plaatje is zonder de PV boiler, het 2e plaatje is met PV boiler.
-
-
De minimum en maximum boiler temperatuur zijn instelbaar via een programmeerbare schakelklok, dit kan gebruikt worden om altijd een bepaalde minimum boiler water temperatuur ter beschikking te hebben, ook bij onvoldoende teruglever vermogen. De schakelklok is ook bruikbaar voor cyclische opwarming t.b.v. legionella preventie.
-
Voor gebruik van een doorstroomverwarmer is er een extra schakeluitgang(A1) voor een circulatiepomp met instelbare nadraaitijd (Max 3 A).
Daarnaast heeft de controller 5 extra schakeluitgangen (Max 3 A). Het is mogelijk om deze uitgangen te koppelen met 1 of 2 extra externe DL bus relais (13A - 3000 watt/uitgang)
Deze 5 extra schakeluitgangen zijn geconfigureerd als energiebeheer-drempelschakelaars, vermogen en schakelklok bestuurd. Daarmee kunt u extra belasting op voorwaarden aan en uitschakelen. Uitgang A2 tot A5 schakelen de netspanning, uitgang A6 is potentiaal vrij om b.v. een warmtepomp mee aan en uit te schakelen.
-

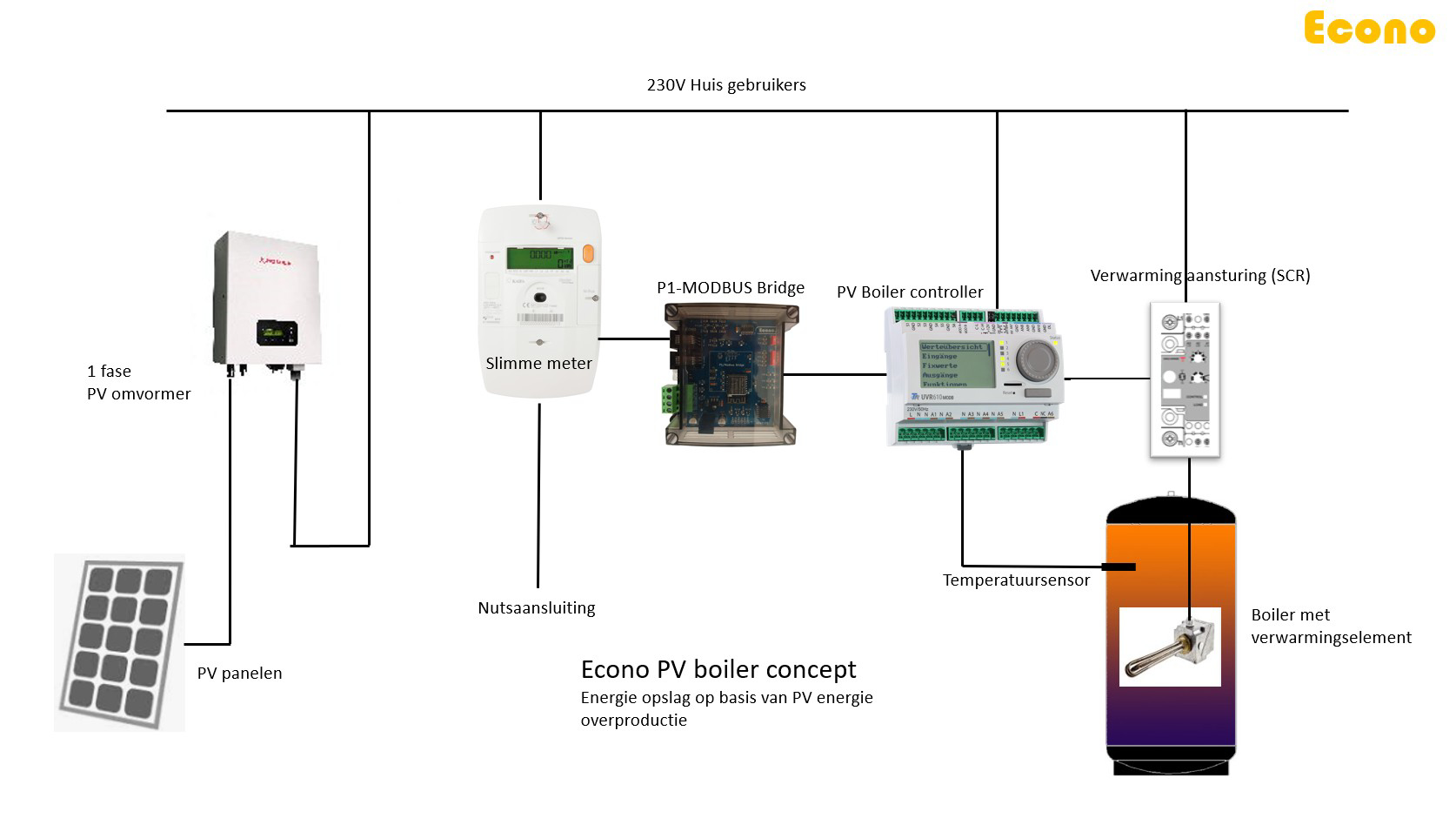

De P1 MODBUS Bridge - slimme meter koppeling en de UVR610 controller moeten bedraad aan elkaar verbonden worden, de P1 MODBUS Bridge plaats u bij de slimme meter en de controller bij het verwarmingselement. Een 4 aderig twisted pair stuurstoomkabeltje is voldoende om deze met elkaar te verbinden.
De controller kan 2 extra SCR vermogen regelaars aansturen, dit kan van pas komen als b.v. een zwaar 3 fasen element niet in een kleine boiler past maar wel 3 kleine 1 fase cartridge modellen. (3 kleine cartridge verwarmingselementen kunnen ook samengeschakeld worden tot een 3 fasen element op de 3 fasen SCR)
-
De regelaar heeft vele extra's:
- Vrijgave ingang zodat u extern de regelaar aan/uit kan zetten met een potentiaal vrij schakelcontact
- Schakelingang voor een potentiaalvrije flowschakelaar tbv de beveilig van doorstroomverwarmers
- Schakelingang voor een potentiaalvrije drukschakelaar tbv de beveilig van doorstroomverwarmers
Deze ingangen aan de nul bevestigen als ze niet in gebruik zijn.
- PWM uitgang voor 12V koelventilator (voor als de SCR ingebouwd is in een kast)
- PT100 ingang voor temperatuursensor koelplaat SCR 3 kW (PT100 niet meegeleverd)
- Schakelklok gestuurde fase selector, deze kan de fase selecteren met:
- de hoogte of laagste spanning
- de hoogste of laagste stroom afname
- de hoogste of laagste stroom levering
Dit kan gekoppeld worden naar de A2, A3 en A4 uitgangen max 3A of naar een extra extern DL bus relais (13A - 3000 watt/uitgang).
Toepassing b.v. een omvormer automatisch naar de fase met de laagste spanning schakelen.
-
Dit concept werkt met elke type PV paneel, omvormer en installatie vermogen.
-
Een set bestaat uit de volgende componenten:
- P1-Modbus Bridge met RJ11 kabeltje (koppeling met de slimme meter)
- UVR610-MODBUS controller (inclusief geinstalleerd PV boiler/doorstroomverwarmer programma)
- Bijpassende temperatuursensor PT1000
-
Keuze opties:
- Type en vermogen verwarmingselement
- Verwarmingselement ingebouwd als CV doorstroomverwarmer
- SCR vermogen regelaar 3 of 10 kW
- SCR koeling
Let op, indien u kiest voor een 3 kW elementen met ingebouwde SCR voor 1 fase gebruik dan is er natuurlijk geen extra SCR nodig.!
-
Meer details over de gebruikte componenten kunt u lezen op de website via de volgende links
P1-MODBUS Bridge
UVR610-MODBUS
Verwarmingselementen
3 kW Verwarmingselement teflon-coated
3 kW 1 fase SCR
PT1000 bij boiler
PT1000 bij doorstroomverwarmer
-
Bij deze set zit geen boiler, vraag ons gerust voor advies.
-
Heeft u geen slimme meter dan kunt u kiezen voor de ATON Power To Heat oplossing met 3kW element op 1 fase, u moet dan de regelaar en 3 stroom detectoren in de meterkast inbouwen.
Heeft u een bestaande boiler met verwarmingselement, ook dan is ons systeem vaak goed in te passen, vraag ons gerust om advies.
-
Zie ook de documenten, rekenmodellen en brochure bij het tabje downloads!
-
Zie onderaan de pagina bij "gerelateerde producten" voor een aantal boilers (maar niet beperkt tot) die geschikt zijn. Onze boilers hebben het A+ energielabel en zijn daar mee uitermate geschikt voor warmte opslag met ultra lage warmte lekverliezen.
-
