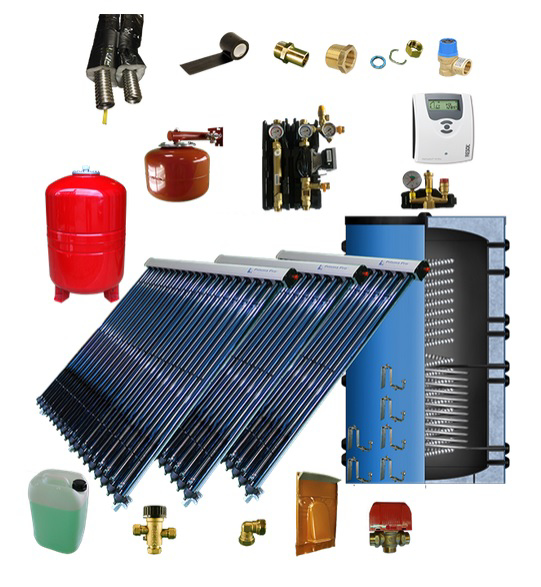

Set: 'KA02236' - 500L hygieneboiler + 3x Prisma Pro 18

Samengesteld uit zeer hoogwaardige Nederlandse en Duitse merk componenten zoals:
– Prisma Pro CPC Zonnecollector
– Zeer hoge temperatuurbestendig geïsoleerd flexibel rvs leidingwerk 230℃
– Wilo Para Yonos energiezuinige HE-pomp
– Resol Deltasol CS Plus temperatuurregeling voor energiezuinige pompen
– 1000 liter hygiëneboiler met 2 warmtewisselaars

3x CPC zonnecollector met solar keymark DIN EN 12975-2:

Prisma Pro 18 CPC zonnecollector
Aantal vacuüm buizen   18
Aperture oppervlakte   3.28
Maximale Wp per zonnecollector volgens solar keymark G=1000W/m2(Wp)      2191
Hoogte in cm     198
Breedte collector zonder aansluitingen (cm)       201
Breedte collector met aansluitingen (cm)             211
Dikte collector (cm)        13.3
gewicht (kilo)    59
Totale oppervlakte m2  3.82
efficiëntie (n°)  0.668
Stagnatie temperatuur (°C)         276
Maximale werkdruk (bar)            10
Massastroom/flow kg/(sm2)      0.02
Warmte verlies <…W/m2c           0.8
Materiaal van glas           Borosilicate glas 3.3
Vacuum pijp dikte           1.76 tot 2
Vacuum pijp maat (mm)              rond 58 hoog 1800
Ruimte tussen pijpen (mm)        110
Zon opname (%) ≥           93
halfronde emittance (%) ≤           5
Materiaal van heatpipe koper
Buiten diameter koper pijp in collector kop (mm)            35
Bouw van opnemer (tussen vacuum pijp en heatpipe)   Aluminium vin
Materiaal dikte van vin (mm)     0.24
Soort olie in heatpipe    HT350
Isolatie materiaal en dikte (mm)              glaswol 30
Materiaal collector kop geanoniceerd aluminium
afdichting           silecone
Reflector materiaal         aluminium
Refectifitijd (%) 90
Bewerking van reflector               gepolijst
Te gebruiken vloeistof medium glycol

500 liter hygiëneboiler met 1 extra warmtewisselaar:

Door de rvs drinkwaterspiraal in er geen anode in de boiler nodig en is legionella beschermingsprogramma ook niet nodig.
De tank is gemaakt van staal, de tank is aan de buitenkant geverfd en aan de binnenkant blank.

Monteren van een elektrisch element is mogelijk.

Tot en met 500 liter
Isolatie gemaakt van PU-hardschuimisolatie 50 mm
Maximale druk van buffervat: 3 bar
Maximale temperatuur van buffervat: 95°C
Maximale druk RVS warmtewisselaar: 6 bar
Maximale temperatuur RVS warmtewisselaar: 95°C
Maximale druk extra stalen warmtewisselaar: 10 bar
Maximale temperatuur extra stalen warmtewisselaar: 130°C

Vanaf 800 liter
Isolatie is te verwijderen en is gemaakt van PES-vlies 150 mm
Maximale druk van buffervat: 3 bar
Maximale temperatuur van buffervat: 95°C
Maximale druk RVS warmtewisselaar: 6 bar
Maximale temperatuur RVS warmtewisselaar: 95°C
Maximale druk extra stalen warmtewisselaar: 10 bar
Maximale temperatuur extra stalen warmtewisselaar: 130°C

1x Resol Deltasol CS Plus temperatuurregeling met 4 PT 1000 sensoren

Inputs: 4 Pt1000 temperature sensors, 1 VFD
Grundfos Direct SensorTM , 2 PWM feedback inputs
(CS Plus bidirectional)
Outputs: 1 semiconductor relay, 1 PWM output
(CS/2), 2 semiconductor relays, 1 PWM output (CS/4),
2 semiconductor relays, 2 PWM outputs (CS Plus)
PWM frequency: 512 Hz
PWM voltage: 10.5 V
Switching capacity:
1 (1) A 240 V~ (semiconductor relay)
Total switching capacity:
1 A 240 V~ (CS/2)
2 A 240 V~ (CS/4, CS Plus)
Power supply: 100 … 240 V~ (50 … 60 Hz)
Supply connection: type Y attachment
Standby: 0.58 W (CS/2), 0.60 W (CS/4), 0.59 W
(CS Plus), 0.61 W (CS Plus bidirectional)
Temperature controls class: I (CS/4, CS Plus)
Energy effi ciency contribution:
1 % (CS/4, CS Plus)
Mode of operation: type 1.C.Y action
Rated impulse voltage: 2.5 kV
Data interface: RESOL VBus®
VBus® current supply: 35 mA
Functions: tube collector function and thermostat
function (CS/4, CS Plus), function control, operating
hours counter, speed control, drainback option and
heat quantity measurement
Housing: plastic, PC-ABS and PMMA
Mounting: wall mounting, mounting into patch
panels is possible
Indication / Display: System-Monitoring-Display for
visualisation of systems, 16-segment and 7-segment
display, 8 symbols for indication of system status
Operation: 3 push buttons
Ingress protection: IP 20 / EN 60529
Protection class: I
Ambient temperature: 0 … 40 °C
Pollution degree: 2
Dimensions: 172 x 110 x 46 mm

1x Resol KM2 communicatiemodule/datalog

Met datalog kunt u op afstand via uw smartphone, tablet of pc uw temperaturen uitlezen via Vbus.net.

Power supply:
input voltage of mains adapter: 100 … 240 V~ (50 … 60 Hz)
rated current: 146 mA
input voltage of Communication module:12 V DC ± 5 %
Power consumption: < 1.75 W
Data interface: RESOL VBus® for the connection to the controller, 10/100 Base TX Ethernet, Auto MDIX, WLAN 2.4~2.4835 GHz
Housing: plastic
Mounting: wall mounting (optional)
Indication/Display: operating control LED
Ingress protection: IP 20 / EN 60529
Protection class: III
Ambient temperature: 0 … 40 °C
Dimensions: 95 × 70 × 25 mm

1x Dubbele pompgroep met Wilo Yonos Para 15/7 HE Pomp

– Aansluiting 3/4 vlakke nippel
– Messing
– Isolatie: EPP
– Terugslagklep
– Maximum temperatuur: 120°C, kortstondig tot 160°C
– Microbel ontluchter
– Zwaartekrachtrem: 2 x 200 mm waterkolom
– Flowmeter: 0,5-15 l / min
– Veiligheidsklep: 6 bars
– Manometer 0-6 bar
– Thermometer: 0-160°C
– As-afstand: 100 mm
– Breedte: 306 mm
– Hoogte: 386 mm

Pomp gegevens:
Energy Efficiency Index (EEI-part 3) ≤ 0,20
– Doorstroming: 3,3 m³/h
– Max. temperatuur: omgeving 52°C = tF 0-110°C
– Opvoerhoogte: 6.2 m (6 m versie), 7,3 m (7 m versie)
– Vloeistoffen: verwarmingswater (conform VDI 2035)
– Water-glycolmengsels (maximaal 1:1; vanaf 20% bijmenging dienen de pompgegevens te worden gecontroleerd
– Netaansluiting: 1 ~ 230 V +10% / -15%, 50/60 Hz (conform IEC 60038)
– Min. aanvoerhoogte bij 50/95/110°C: 0,5 / 4,5 / 11 m

Dubbele geïsoleerd DN16 rvs spiraalbuis met sensorkabel:

13 mm dikke isolatie
Voor hoge temperaturen tot 230°C
(DIN 4102-B1),brandend smeltend
Warmtegeleidend bij 40 °C Gemiddelde temp. 40 °C = 0,040 W/(m*K)
Smeltpunt: 256 °C
temperatuurbestendigheid tot 220°C (piek 230°C)

Driewegklep:

De klep heeft 2 draden; wanneer er stroom op de draad wordt gezet zal de klep draaien, wanneer de stroom eraf wordt gehaald zal de klep weer in de oude positie worden terug gezet door een interne veer.
220v /50 Hz

Antivries-vloeistof:

Niet giftig
Volledig biologisch afbreekbaar.
Monopropyleenglycol 40%
Volledig mengbaar met water
Antivries tot -22°C
Kookpunt 160 °C
Afbreek punt 200 °C

Mengkraan 15mm knel:

Gewenste temperatuur wordt met de hand ingesteld.
De gewenste temperatuur wordt d.m.v. een handwiel ingesteld.
Terugslagklep tegen  zwaartekrachtcirculatie
Maximale bedrijfsdruk: 10 bar
Maximale temperatuur: 90°C
Regelbereik: 38°C tot 65°C
Messing
15 mm knelkoppeling

Boilerveiligheidsgroep 6 bar:

Voor koudwateraansluiting voor gesloten warmwaterbereiding conform DIN 1988 en DIN 4753 .
Technische gegevens:
– Afsluiter
– Keerklep
– Testschroef
– Veiligheidsventiel 6 bar

Ketelveiligheidsgroep 3 bar:

Complete unit van messing:
– Met isolatie
– Snel ontluchter
– Mano meter
– veiligheidsklep 3 bar
– Aansluiting  duim
– Voor maximaal 50 kW installaties

Elektrisch verwarmingselement 2,0kW

Een elektrisch element wordt gebruikt als noodverwarming en als legionella-bestrijding.

• 2,0 kW
• Voltage: 230 V
• Lengte tot de dode zone: 190 mm
• Dompeldiepte: 300 mm
• Schroefdraadverbinding: 1½”
• Minimale capaciteit: 80 dm³
• Speciaal voor geëmailleerde boilers
• Beschermd tegen vorst
• Gemakkelijke temperatuuraanpassing
• Verwarmingsindicator

Alle koppelingen tussen boiler, pompgroep, expansievat en zonnecollector:

1x solar expansievat 2,5 bar voordruk
1x cv expansievat 1,5 bar voordruk
2x knie 22 mm knel
2x verloopstuk 3/4 duim buitendraad verloop naar 22mm pijp
2x vlakke nippel 3/4 duim
2x verloop 1 duim bu naar 3/4 bi
10x wartel 3/4  met sigmentring en pakking
1x verloop 1/2 duim bu naar 3/4 duim bu
1x stop 1/2 duim bu
1x wandmontage voor expansievat met ontluchtings nippel
1x rol isolatie reparatie tape 5 cm breed en 10 meter lang

Plat dak frame aluminium

Plat dak doorvoer voor leidingen

of

Roestvrijstalen schuin dak haken

Schuin dak doorvoer voor leidingen
